CARA BENERIN HP INK ADVANTAGE 2520HC EROR C

Kali ini mbah pusing banget ama nih printer , udah ampir seharian otak atik akhirnya nemuin dah tuh akar masalah eror C pada printer dagol kayak gini nih

indikasi awal ketika di perintah print dia ngprin tapi pas sampe di tengah langsung berhenti dan muncul eror C , langsung aja dah itu masalah di gear penarik kertas

Bongkar Printer seperti dibawah ini

Cari Pengait Tatakan kertas kaya gambar dibawah ini nih dia nempel di samping gear

nah itu keliatan mbah lagi pasang besi sebagai pengait, ada dua patahan tuh, mbah baru pasang satu, coba dah cucuk liat pasti ada patahan , akalin aja kyak mbah kalau ga beli sparepart di toko printer,

nah gitu aja dah caranya benerin eror c pada printer dagol kayak gitu

CARA BENERIN HP 1050 MATI TOTAL

Hai cucuk mbah apa kabar hari ni mbah ingin sharing cara benerin HP D 1050 yang mati total,

Pertama tama bongkar printer langsung ke target boardnya pertama mbah cek Capasitor codenya CR2 pada board nya

Setelah mbah cek ternyata short dia di tes multitester bocor dia langsung mbah ganti dengan part yang sejenis,pikir masalah selesai dan ternyata sike banget masih bocor juga

langsung dah mbah ambil resiko memilih IC utama mana yang rusak , mbah yakin kalau yang kena IC Winbondnya kodenya U4 langsung deh mbah serching kode winbondnya untuk menemukan kaki VCC atau VDD ini yang menentukan ic mana yang rusak

Berikut keterangan dari winbondnya

Bener aja mbah cek kai VDD di kaki no 1,14,27 ternyata short dia cara ceknya dengan tester arahkan tester ke x1 plus merah ke kaki ic tersebut min hitam ke kaki elco negatif cari elco yang besar angka menunjukan 10 DCV normalnya 25 DCV

langsung mbah blower dah tuh

Dan apa yang terjadi meledug apa idup ya

MAKNYOSS IYEM

Mbah cuma kasih saran untuk cucukku ga semuanya rusak di IC Winbond mesti di cek dulu, cari lah di google ke IC tersebut tentukan kaki Power mana yang mesti di cek..;

Semoga cucukku bisa berkreatifitas lagi ya

CARA BENERIN CANON MP 287 TIDAK MAU DI RESET ( TIDAK MASUK SERVICE MODE )

Halo Tuan dan Nyonya kali ini mbah akan mempraktekan cara benerin canon mp 287 yang tidak mau di reset ( tidak masuk service mode ) cara ini bisa untuk semua canon loh yang bercatridge 810 & 811 tapi mbah sekarang nanganin kasus mp 287

Sambil dengerin musik marjinal dengan judul tang dung dung deng dung jes mbah semangat membokar ic eeprom

Indikasi awal ketika di hidupin langsung P 07 Ketika mau masuk service mode tidak mau standby

langsung aja bongkar printer langsung menuju target sasaran ic eeprom dengan kode IC 104

Copot IC tersebut dan ganti dengan type yang sama jika tuan ga ada stok bisa ke tukang electronic dengan membawa contoh ic nya

Ini proses blowernya

Dan ini hasilnya setelah di ganti maknyoss iyemm

Nah sekalian aja dah mbah unjukin cara benerin Canon MP 287 Eror P 10

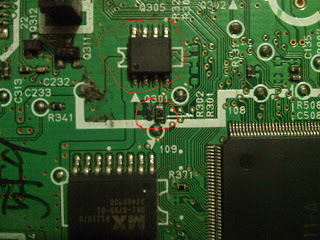

Nah langsung ke tkp ke resistor R301

Congkel Jendela nya upsss salah wkwkw solder perlahan lahan ingat ya soldernya yang 60 watt aja pengalaman mbah solder yang 80 wat malah rusak jalurnya

nah untuk penggantinya mbah ambil dari board HP D2466

mbah ambil resistor R241 milik HP ingat harus ganti dengan angka terakhir sama R301 milik canon mbah ganti dengan R241 milik HP

dan tra tra ini hasilnya

Ga kerasa sambil dengerin musik marjinal predator ama 2 kopi ludes sama mbah selesai 3 mainboard MP287 dengan kasus beraneka ragam mirip ama para koruptor yang beraneka ragam masalahnya ... wkwkwk

Udah dulu ah capek dah jam 1 malam masih nyolder aje semoga bermanfaat yee tuan dan nyonya

CARA BENERIN HP OFFICEJET K 7100 HIDUP SEBENTAR LALU MATOT

Kali ini mbah ingin sharing cara mengatasi hp officejet K7100 Yang hidup sebentar lalu mati

Indikasi awal ketika printer dihidupin lampu kedip sekali langsung mati

ini disebabkan elco TEAPO 330uf yang udah somplak, atau bopak, atau koplak hehe

pada gambar dibawah posisi elco yang melendung

Langsung aja tuan dan nyonya cabut ganti dengan spek yang sama beda warna tidak apa apa

dan berikut hasil setelah di ganti maknyossssssssss iyem hehe

Dah gitu aja dulu dah infonye semoga membantu tuan dan nyonya

CARA INSTAL WINDOWS LEWAT FLASDISK

Kali ini mbah ingin sharing cara instal windows menggunakan flasdik

yang udah bosen beli cd rusak mulu cobain dah ni langkah@ nya

Sebelumnya download dan instal dulu POWER ISO DOWNLOAD INI KEYGENNYA Pertama tama download dulu aplikasi rufus untuk menjadikan bootable download Rufus mendukung pembuatan bootable USB untuk banyak sistem operasi, antara lain Arch Linux, Archbang, BartPE/pebuilder, CentOS, Damn Small Linux, Fedora, FreeDOS, Gentoo, gNewSense, Hiren's Boot CD, LiveXP, Knoppix, Kubuntu, Linux Mint, NT Password Registry Editor, OpenSUSE[/link], Parted Magic, dLL

Setelah download langsung aja di klik 2 kali

Apabila flash disk sudah dicolokan ke komputer, secara otomatis Rufus akan mendeteksi drive, sistem file, ukuran cluster dan volume label flash disk tersebut

Jika Rufus tidak mendeteksi USB yang dicolokan tersebut, tampilkan opsi tingkat lanjut dengan menekan icon disebelah teks Format Options. Kemudian, tandai opsi List fixed (non-flash) or unpartitioned USB disks

Untuk menjadikan flash disk sebagai bootable sistem operasi, pada bagian opsi Create a bootable disk using, gunakan pilihan ISO image. Setelah itu klik icon drive untuk memilih file ISO sistem operasi yang akan dimasukan ke dalam flash disk. Secara otomatis Rufus akan menggunakan data ISO tersebut

Selanjutnya, klik tombol Start untuk memulai proses penulisan ke flash disk. Rufus akan menampilkan peringatan, bahwa seluruh data yang ada pada flash disk akan dihapus

Klik tombol OK untuk memulai proses pembuatan bootable USB atau Cancel untuk membatalkan

Setelah itu, pertama sekali Rufus akan melakukan format terhadap USB flash drive yang ditentukan. Setelah selesai, baru melakukan penyalinan file-file yang ada dalam file ISO

Setelah proses pembuatan bootable USB selesai, klik tombol Close untuk menutup Rufus

Untuk menggunakan USB flash drive sebagai media instalasi, lakukan pengaturan pada BIOS agar device yang pertama dibaca saat booting (Boot devices priority) adalah USB flash drive

sEMOGA BERMANFAAT YA

CARA SERVIS BATERAI LAPTOP YANG DROP

Kali ini mbah belajar dari blog tetangga tentang cara service baterai laptop semoga infonya bermanfaat

Berikut ini contoh cara memperbaiki/refill baterai laptop Compaq-HP (Hewlett-Packard), untuk cara agar baterai laptop awet baca disini. Metode yang sama dapat diterapkan untuk laptop merk lainnya spt: Asus, Acer, Axioo, Lenovo, Sony, Toshiba dll baik itu laptop/ notebook maupun baterai netbook.

Bongkar pembungkus/ case baterai laptop yang rusak dan lepaskan rangkaian cell baterai dari case dengan hati-hati.

Sebelum melepas rangkaian cell baterai buat skemanya, ini contoh skema baterai Compaq-HP (Hewlett-Packard) yang rusak.

Skema baterai laptop/ notebook maupun baterai netbook merk lain bisa berbeda, buatlah sesuai keadaan sebenarnya.

Pisahkan rangkaian paralel baterai laptop agar kita dapat mengecek cell baterai laptop mana yang perlu diganti/ direfill. Ada baiknya masing-masing cell di beri kode agar mudah identifikasi yang sudah drop setelah dicek.

Setelah terpisah, cara untuk menemukan cell baterai laptop yang rusak untuk diperbaiki, siapkan AVO meter yang sudah di set di volt, untuk mengukur voltase tegangan masing-masing cell baterai laptop.

Pemahaman Singkat mengenai baterai laptop /netbook:

Cell baterai yang digunakan di laptop terkini adalah type lithium yang bisa disi ulang. Baterai Li-ion memiliki tegangan/ volt yang dalam keadaan normal dapat diketahui berada dalam rentang charging cut off 4.2V (tegangan baterai setelah dicas penuh /full charge) sampai dengan habis dipakai /discharging cut-off 3.0V (tegangan baterai dianggap habis).

Ampere adalah satuan kapasitas baterai. Yaitu lamanya waktu yang dibutuhkan cell baterai laptop bertahan dari keadaan penuh (4.2V) sampai baterai habis (3.0V) ketika diberi beban 1A secara konstan. Jika baterai habis dalam 2 jam maka dapat diasumsikan kapasitas yang dimiliki 2000mAh.(2A).

V=0,104, cell baterai lithium rusak perlu diganti

V=4,081 cell baterai baik, tidak perlu di ganti

V=0,008 cell baterai laptop rusak, perlu diganti Lanjutkan cek semua kondisi cell baterai, dan gantilah yang rusak. Beli cell baterai lithium baru sejumlah baterai li-ion yang rusak. Tempat jual cell baterai rechargable lithium untuk refill laptop bisa beli di toko elektronika/spare part kelistrikan.

Artikel Cara Mengatasi Baterai Laptop Drop ini merupakan rangkaian dari artikel kami sebelumnya mengenai "Baterai Laptop Rusak". Silahkan membaca artikel terkait tersebut untuk pemahaman yang lebih baik bagaimana cara membuka baterai laptop dan keterangan lainnya.

Dalam situsai tertentu jika merk laptop/ netbook kita tidak ada yang jual baterainya, atau harganya terlalu mahal (beberapa seri laptop harga jual baterai ori bisa mencapai 800 ribuan lebih) maka memperbaiki baterai laptop drop atau tidak mau dicharge ini dapat menjadi pilihan.

Sekedar info harga per cell baterai yang cukup baik dijual kisaran 50 ribuan (2000 maH), ada yang mencapai 100 ribuan untuk merk branded (panasonic/ Sharp/ Sanyo/ UltraFire) dengan ampere yang lebih besar 4000maH. Harga jual baterai laptop-netbook original merk Asus, Acer, Axioo, Compaq-HP, Lenovo, Sony, Toshiba kisaran 600-800 ribuan bergantung serinya.

Harga jual baterai OEM (Original Equipment Manufacturer) merk Acer, Advan, Apple, Asus, Axioo, Compaq-Hewlett-Packard, Lenovo, Toshiba kisaran 400-500 ribuan bergantung serinya. Sedangkan harga baterai laptop KW (china) mungkin lebih murah.

Cara memperbaiki baterai laptop dengan refill cell baterai lithium ini dapat diterapkan dalam kondisi sbb: Baterai laptop masih dapat bertahan beberapa menit menyimpan listrik atau Board circuit tidak rusak. Cara mengetahui kondisi circuit board baterai masih dalam kondisi baik dan tidak rusak adalah saat kita men-charge batere masih mau mengisi atau setidaknya di laptop akan terlihat lampu indikator yang menyala. Jika baterai laptop sama sekali tidak terdeteksi, tidak mau dicharge atau lampu indikator tidak menyala berarti baterai laptop tidak dapat diperbaiki dengan cara direfill.

Tidak ada warning tanda silang merah dipojok kanan bawah laptop disertai tulisan "Consider Replacing Your Battery" pada os windowsnya.

Karena untuk 2 kondisi kerusakan terakhir, yaitu masalah kerusakan board circuit baterai laptop dan ada warning baterai berbeda cara memperbaikinya. Cara memperbaiki baterai dengan refill ini hanya untuk cell baterai laptop yang ngedrop.

CIRI CIRI VGA RUSAK DAN CARA MENGATASINYA

VGA merupakan hardware yang paling penting pada sebuah komputer atau laptop, karena memang jika VGA rusak layar akan tidak berfungsi jika kerusakan parah, meskipun kerusakan tidak parah kerusakan pada VGA akan mengurangi kenyamanan dalam bekerja ketika menggunakan komputer, sehingga perlu di ketahui juga ciri- ciri kerusakan VGA dan cara mengatasinya, karena kerusakan vga bisa terjadi karena soft dan bisa juga karena rusak hard warenya.

Bagaimana memecahkan masalah dengan grafis VGA

Kita menggunakan dua teknologi tampilan layar yang berbeda , ANSI untuk sebagian besar teks dan VGA untuk grafis .Kita menggunakan Graphics Adapter Virtual untuk menampilkan sebagian besar layar grafis seperti Sistem Data Spasial , Menu Utama dan Desain Road.

ntuk grafis untuk ditampilkan dengan benar , layar , kartu video, video BIOS dan driver terkait semua harus mendukung standar modus VGA 12 ( 640 x 480 piksel dan 16 warna ) .

Kerusakan VGA

Gejala non - conforming menampilkan kami temui meliputi:

semua hitam

Semua hitam dalam modus layar penuh

Hitam dengan berkedip kursor di kiri atas berdenyut

hilang bagian

pindah bagian

Kunci - up

transparan menu

Kursor mouse tak terlihat

Ikon jam pasir Beberapa

Flicker dengan gerakan mouse

Batas hitam besar

mengaburkan

garis tebal

Jika Anda memiliki masalah tampilan grafis di Geocomp seperti ini , ini adalah masalah hardware , bahwa kita tidak bisa memperbaiki dengan software , jadi kami sarankan bahwa Anda meminta komputer atau produsen display untuk nasihat .

Mengubah resolusi desktop Windows umumnya tidak akan membuat perbedaan apapun untuk Geocomp . Namun, cobalah boot Safe Mode di Windows yang muncul dalam 640x480 tanpa loading driver seperti video dan driver dongle Sentinel . Ini mungkin membuat Anda melewati masalah tampilan awal untuk menemukan Geocomp " perangkat keamanan tidak ditemukan " pesan .

Jika masalah adalah dengan komputer , biasanya bisa diperbaiki dengan cara menginstal driver video BIOS terbaru dari situs web produsen . Bahkan pada komputer baru , driver diinstal mungkin sudah berusia enam bulan atau lebih .

Kerusakan VGA

Kadang-kadang , kartu video yang berbeda adalah bagian dari solusi , namun, kami tidak dapat menyarankan kartu video tertentu untuk bekerja dengan Geocomp , karena pasar berubah terlalu cepat .

Jika masalah komputer notebook , cobalah menggunakan layar eksternal . Jika Anda memiliki komputer desktop , mencoba menukar layar eksternal .

Jika Anda memiliki layar lebar , lingkaran akan elips sampai Anda menyesuaikan proporsi dipajang di Configure Geocomp , Konfigurasi SDS Display.

Menambahkan port DVI membuatnya mudah untuk memiliki dua layar menjalankan sisi - by-side pada Windows XP . Dengan pengaturan ini , Geocomp ditampilkan pada layar utama Anda . Layar sekunder mungkin hitam atau mungkin mengulang Geocomp ditampilkan pada layar utama . Untuk kembali ke ke Windows , baik Geocomp keluar , atau ALT TAB

CARA REFLOW DAN REBALLING CHIPSET VGA

Kali ini mbah ingin sharing cara reballing chipset

Biasanya agar hasil memuaskan dapat menggunakan mesin Infrared BGA Reworkstation, tapi karena alatnya tidak ada maka mbah gunakan solder uap dengan hati hati, dan harus pas panasnya

berikut penjelasannya

Cara reflow dan reballing chipset, Bisakah chipset diperbaiki? Jawabannya adalah tidak ? Jadi reflow atau reball itu untuk apa?

1. Sangat mustahil untuk memperbaiki chipset jika rusak secara secara fisik. Karena chipset adalah paket IC yang dipadatkan yang tidak mungkin untuk kita bongkar. Mengapa tidak bisa dibongkar karena dipaketkan dalam benda padat dan jika dibongkar maka sudah pasti hasilnya malah rusak total.

2. Bagi teknisi di Indonesia rasanya juga berat untuk mengganti chipset, kecuali mempunyai jalur untuk memesan chipset yang sama misalnya membeli chipset yang baru langsung dari NVIDIA.

Yang dilakukan oleh para teknisi adalah reflow dan reballing pada chipset. Ini bukan perbaikan pada fisik chipset tetapi dalam proses ini teknisi sebenarnya hanya melakukan dengan cara modern.

Apa yang diperbaiki?

Ketika chipset sudah semakin tua umurmya maka akibat beberapa faktor, termasuk factor suhu panas maka hubungan secara elektrik antara chipset dengan motherboard mengalami gangguan sehingga muncullah kasusk tidak ada video pada laptop misalnya. Jadi sekali lagi, kita tidak dapat memperbaiki chipset tetapi hanya bisa melakukan reflow dan reball.

Reflow soldering atau biasa disingkat Reflow adalah proses yang digunakan untuk memperbaiki chpset pada mainboard baik pada laptop maupun PC. Reflow dilakukan di mana pasta solder (a sticky mixture of powdered solder and flux) digunakan secara sementara pada satu atau beberapa komponen listrik pada bantalan kontaknya dan setelah itu obyek dipanaskan secara terikontrol pada suhu tinggi sehingga solder mencair lalu menghubungkan kaki komponen permanen dengan papan.

Pemanasan dapat dilakukan dengan menggunakan alat khusus oven reflow atau di dengan lampu inframerah atau soldering individual yang menggabungkan penyolderan hot air pencil. Reflow dengan meletakkan atau mount komponen ke sebuah papan sirkuit adalah metode yang paling umum.

Tujuan dari proses reflow adalah untuk mencairkan solder dan panas permukaan dari satu arah, tanpa merusak komponen komponen mainboard lainya. Dalam proses reflow konvensional, biasanya ada empat tahap, yang disebut “zona”, masing-masing memiliki profil termal yang berbeda:

1. Proses pemanasan (preheat)

Slop maksimum adalah hubungan temperatur/waktu yang mengukur seberapa cepat perubahan suhu pada papan sirkuit board. Tingkat peningkatan panas biasanya di suatu bagian antara 1,0 °C dan 3,0 °C per detik, dan sering jatuh antara 2,0 ° C dan 3,0 ° C (4 ° F hingga 5 ° F) per detik. Jika melebihi tingkat slop maksimum, potensi kerusakan komponen dari thermal shock retak dapat terjadi. Pasta solder juga dapat memiliki efek percikan. Bagian preheat adalah proses dimana pelarut dalam pasta mulai menguap, dan jika tingkat kenaikan suhu terlalu rendah, penguapan volatil fluks tidak lengkap.

2. Termal rendam atau thermal soak

Bagian kedua, yaitu thermal soak biasanya berlangsung 60 sampai 120 detik untuk menghilangkan volatil pasta solder dan aktivasi dari fluks, dimana komponen reduksi oksida fluks dimulai pada lead komponen dan bantalan. Suhu terlalu tinggi atau terlalu rendah dapat menyebabkan percikan atau balling solder serta oksidasi pasta, bantalan lampiran dan penghentian komponen.

Demikian pula, flux mungkin tidak secara penuh aktif jika suhu terlalu rendah. Pada akhir dari zona thermal soak keseimbangan termal dari seluruh bagian komponen sebaiknya sempurna sebelum zona reflow. Dalam thermal soak disarankan untuk mengurangi setiap T delta antara komponen dari berbagai ukuran atau jika papan PCB sangat besar. 3. Reflow

Bagian ketiga, zona reflow, juga disebut sebagai “time above reflow” atau “time above liquidus” (TAL), dan merupakan bagian dari proses dimana suhu maksimum tercapai. Satu pertimbangan penting adalah temperatur puncak, yang merupakan temperatur maksimum dari seluruh proses. Sebuah suhu puncak umumnya adalah 20-40 °C di atas likuidus. Batas ini ditentukan oleh komponen pada papan board dengan toleransi terendah untuk suhu tinggi pada komponen yang rentan terhadap kerusakan termal. Sebuah pedoman standar adalah mengurangi 5°C dari suhu maksimum dari komponen yang paling rentan terhadap temperatur maksimum untuk proses reflow. Penting untuk memantau suhu agar tidak melebihi batas ini.

Selain itu, suhu tinggi (di diatas 260°C) dapat menyebabkan kerusakan pada komponen internal serta terjadinya foster intermetalik. Sebaliknya, suhu yang tidak cukup panas dapat mencegah paste dari reflowing yang memadai.

4. Pendinginan.

Zona terakhir adalah zona pendinginan untuk secara bertahap mendinginkan papan atau board komponen dan memantapkan hasil solder. Pendinginan yang tepat menghambat pembentukan kelebihan intermetalik atau kejutan termal pada komponen. Suhu yang khas dalam kisaran zona pendinginan adalah 3-10°C (86- 212°F). Tingkat pendinginan inipun harus berjalan normal. Jika terlalu dipercepat maka komponen bisa rusak atau hasil kerja tidak maksimal. Tingkat pendinginan 4°C/s umumnya disarankan artinya suhu diturunkan 4oC setiap detik. Ini adalah parameter yang perlu dipertimbangkan ketika menganalisis hasil proses.

SERVICE KOMPUTER & LAPTOP BEKASI DAN SEKITARNYA

Assalamualaikum Wr, Wb

Berawal banyak nya permintaan customer mbah untuk sekalian membuka servisan komputer dan laptop akhirnya Mbah sekarang menerima Servisan Komputer & Laptop Beserta LCD

Sebenarnya mbah tidak mau takut dikatakan serakah ambil printer sudah sekarang ke komputer, namun karena permintaan pasar meminta mau tidak mau, agar lebih praktis

Berikut Daftar yang mbah bisa betulkan

*Komputer atau Laptop Mati total

*Instal

* LCD atau LED Rusak Vertikal Gambar gak jelas

* LCD Laptop Pecah

* VGA Laptop Rusak

* Instal Jaringan Lan

* Instal PABX

* Seting WIFI

* Dan Keluhan lainnya

* Recovery Hardisk

Untuk recovery data mbah akan tongkrongin pencarian data itu seharian penuh .

estimasi pengerjaan minimal 3 Hari jika HDD besar.

Untuk Kerusakan Yang Berat IC Kebakar atau Chipset VGA Sudah Ngangkat mbah coba dulu Reboll pakai solder uap ga usah main ganti aja kan mahal

Untuk Kerusakan Ringan bisa lah mbah kerjakan di rumah atau kantor nyonya dan tuan

Tapi jika tidak memungkinkan mbah bawa ke bengkel mbah

Semoga Lapak baru mbah ini mempermudah pelayanan yang mbah berikan silahkan hubungi mbah

Usaha dengan jujur hasilnya lebih afdoll dari pada bilang rusak ini rusak itu padahal kaga, itu banyak yang terjadi di lapangan

Hp.0822 9866 8082 pin 323A200A
